Mobius GP 訳あり品 \9800 を電動機に改造
以前飛ばしていた Mobius GP 訳あり品 の壊れていた機体を、電動化するために改造しています。
製作中なので、できた部分を順次アップします。

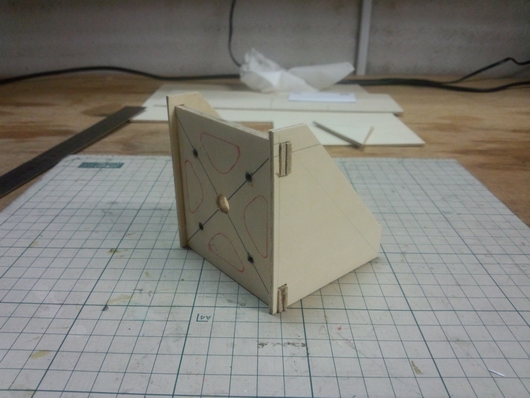

本体にアラカタ合わせた物を元に正規版を作成 | |

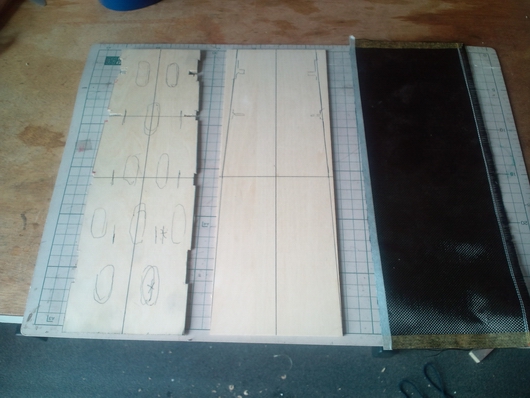

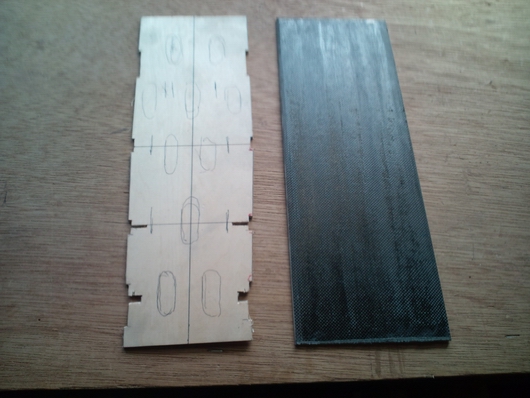

品ベニヤだけでは強度不足なので、カーボンクロスを張りました。 | |

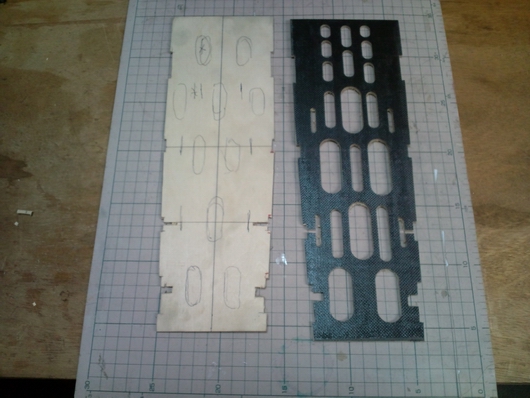

軽量加工は適当に大小の穴あけ加工を施します。 | |
ノーズ側はサイドスラストを、これまた適当につけました。 | |

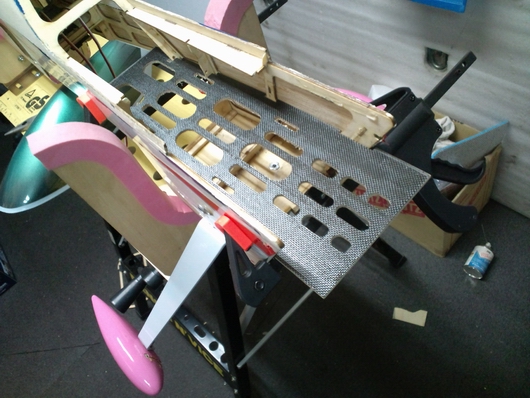

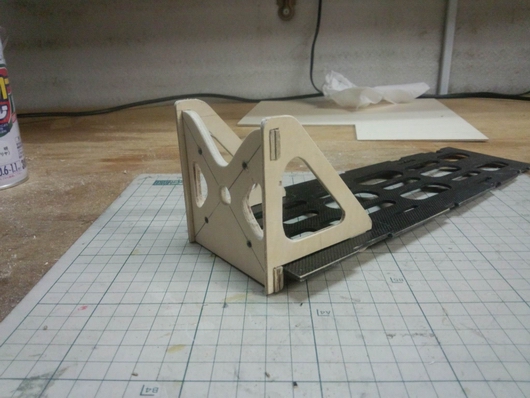

ここで、本体に仮合わせ。 そこそこ良い感じ。。 |
|

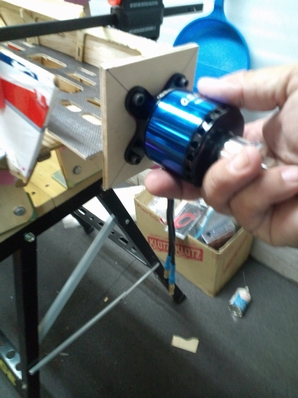

モーターをサイドスラスト分ずらして位置決め | |

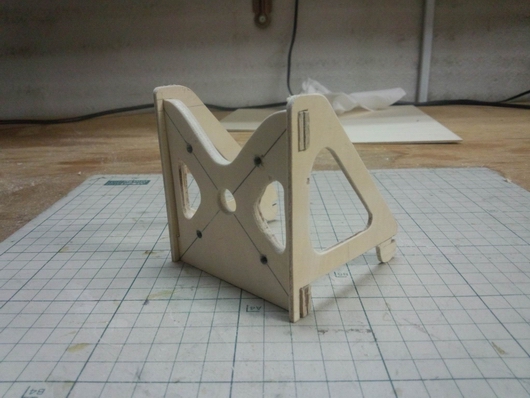

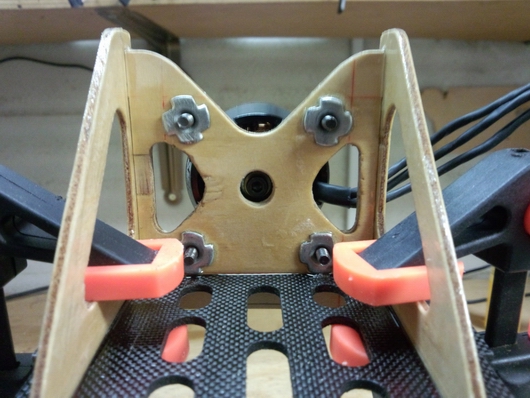

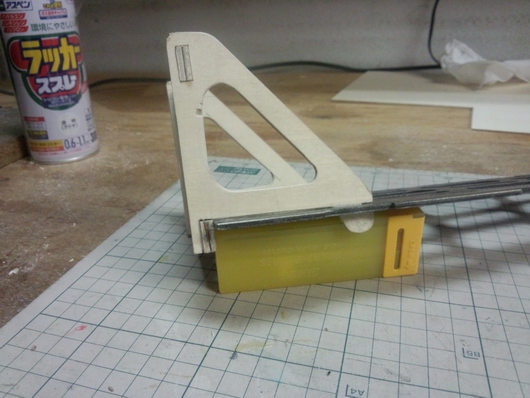

モーターマウントの製作 若干適当にダウンスラストをつけてます。 |
|
冷却効果と強度の関係はマアマア良いようです。 | |
クリアランスも計算してないのにバッチリ。 | |
後ろ側は、ベースに引っ掛けてます。 | |

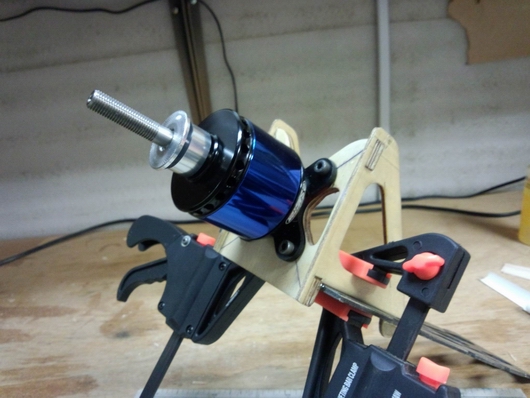

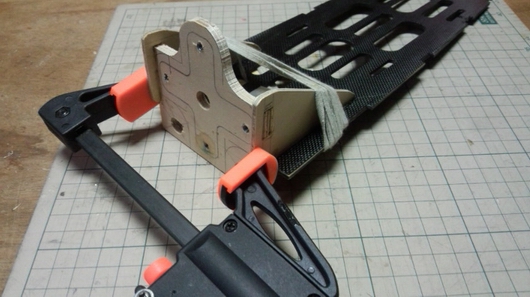

エポキシで圧着接着 | |
後ろから見ると、モーターに十分風の流れが見込めます。 | |
こっ・・この後、せっかく作ったモーターマウントが、センターより高めにしてしまった為、カウルとのクリアランスが上手くいかず、やむなく作り変えとなりまた。 |
|
せっかく作ってたんですが | |

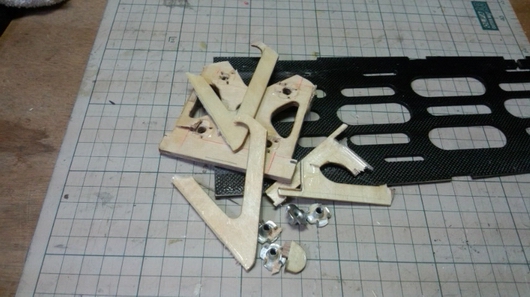

破壊しました。 | |

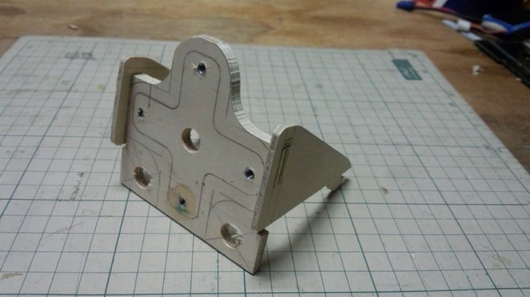

改めて、こんな感じであきもせず、適当に作ってみました。 | |

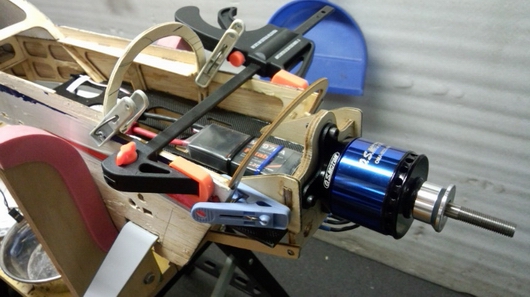

とりあえず接着 | |
なんかいい感じ。 | |

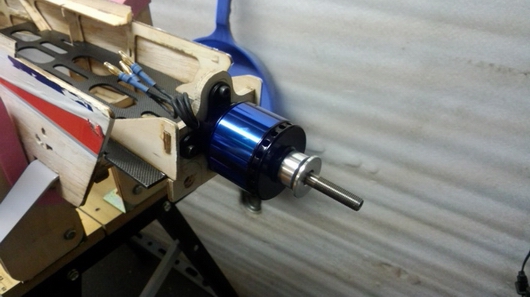

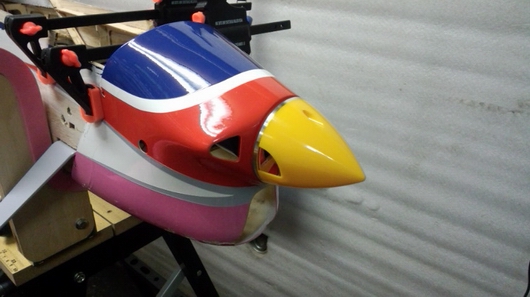

おーーーー。。。 ピッタリです。 |
|
以前より風の流れは良くないですが、カウルに一工夫する予定です。 | |
マウント上部の形状もある程度決めることが出来ました。 | |

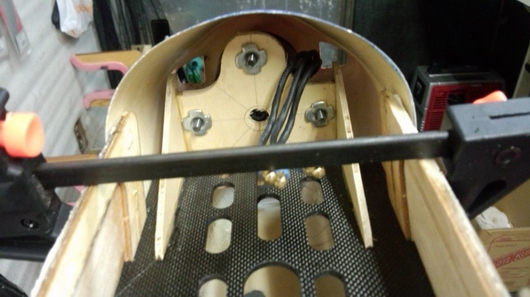

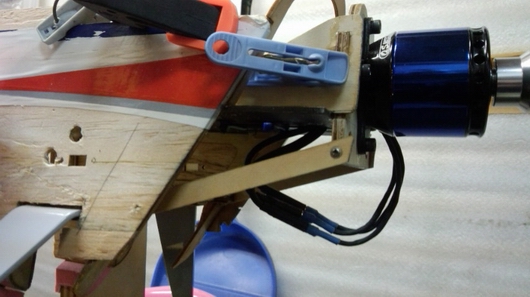

モーターマウントが上下にわずかに動いてましたので、下に補強のステーを追加したら、バッチリホールドできました。 | |
この段階で、プロペラを装着して軽く回してみましたが、振動も無くスムーズに回っていました。 |
|

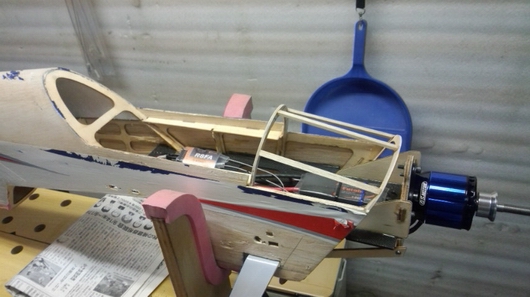

部材を足しす | |

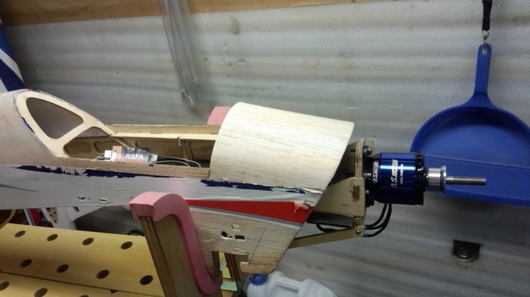

バルサを貼って良い感じにできました。 | |

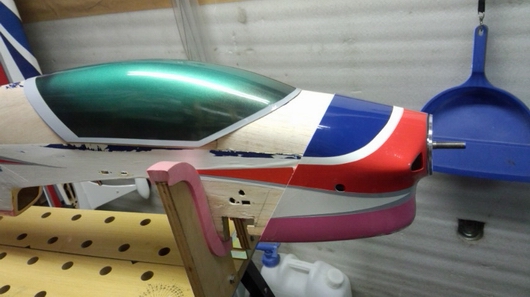

仮合わせはバッチリです。 | |

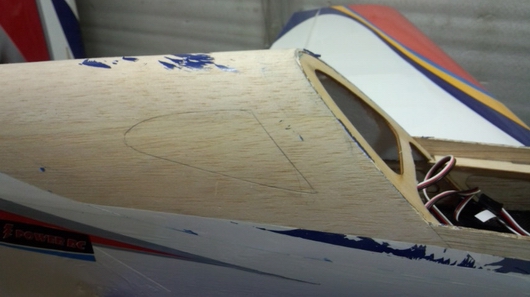

メビウスの電動機に有る風穴を加工 | |

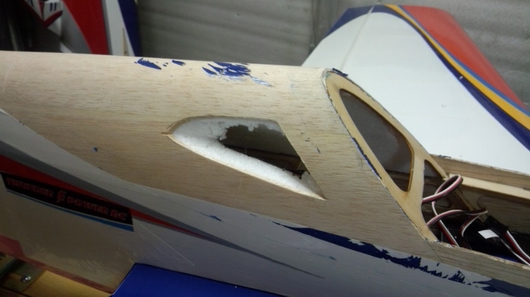

空いた穴の所は、分厚い発泡剤で補強してありました。 | |

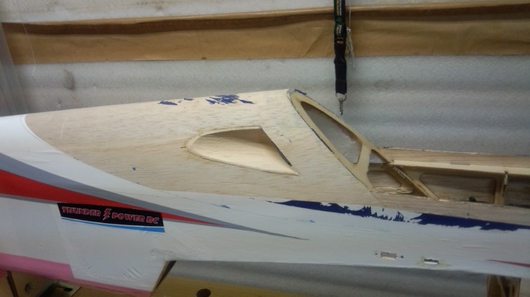

バルサを丸めてはめ込みました。 思ったより簡単に良く出来てニンマリです。 |
|

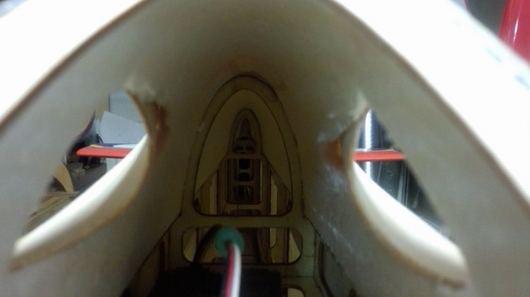

内側からはこんな感じで、尾翼もみえます。 負圧効果でしっかり風の流れができて、モーターやバッテリー電源の過熱も心配なさそうです。 |
|

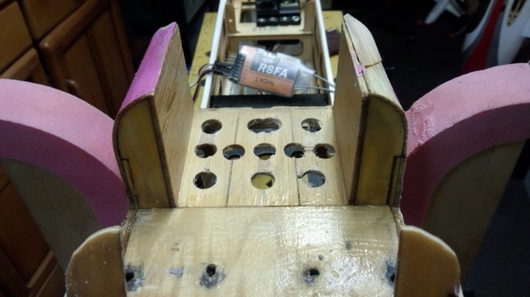

主翼を仮付けしたら、元はマフラーの取り付けてあった部分ですが、このままでは風のぬけが悪いので ↓ |
|
ドリルで風穴を開けました。 | |
