foam_jet2
【スペック】
【全長】43cm 【翼幅】44cm 【重量】全備重量/266g 電池含まず/195g
【モーター】ハイペリHP-2209-32【アンプ】ハイペリ20A【電池】ハイペリ3S800mAh/20C/11.1
【受信機】双葉R124F【サーボ】双葉S3110M 【プロペラ】6×5.5
【機体材料】サンパネル/イエロー B-5 \420【ホームセンター ナフコにて】
○前回の1号機と比べると製作手間が、随分楽になりました、又、翼面積を広くしたのでトルク負けしないような感じです。
梅雨なので飛ばすのはまだ先のことになりますが、飛ばしたレポートは後日レポートします。
○飛行結果は惨憺たる物で、トルクにぶりまわされている感じです。次回の3号機はダクトを予定しています。
キーワードはペットボトル??

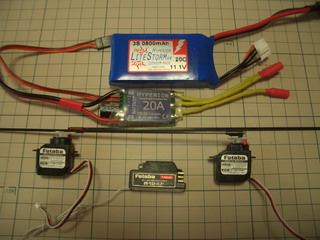

使用するメカ。 前回の1号機で使用したものを全て使用。 |
|
3号機を作る基本形としても、今回は型紙を作りました。 | |

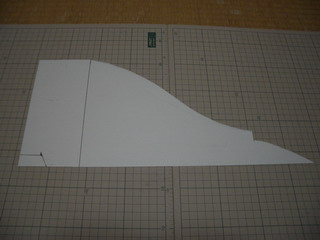

主翼の型紙。 これ1枚で左右の両翼を型取り。 |
|

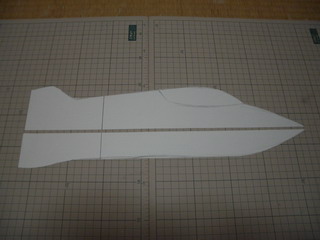

胴の型。 上下別々にカット |
|
中央が主翼 外側から胴体を切り出し、端材はエルロンと翼端をカット |
|
主翼は左右一体 | |

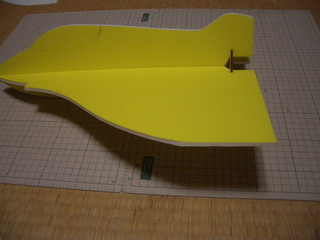

仮組み | |
モーターマウントの位置を確認 | |
モーターをマウントに固定して胴体の上下を接着。 胴体の接着は、発泡用接着剤を付けて半乾きになったら べた付けの、接着で十分です |
|

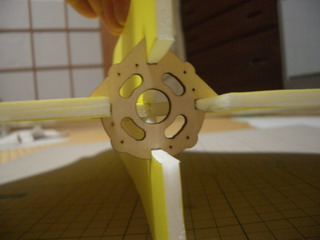

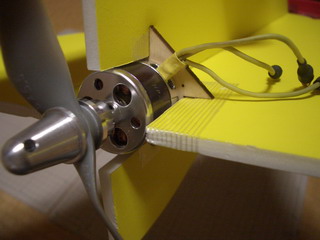

マウントの取り付け部分の発泡をグラステープで補強 モーターマウントの四方のみぞに発泡をはさむように取り付け接着。 この時、モーターの後ろ側をチョット上に向ける。 (取り付けを尻上がりにする) |
|

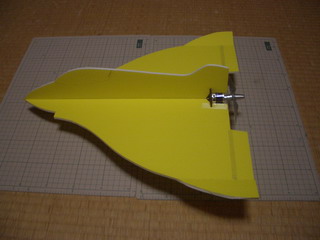

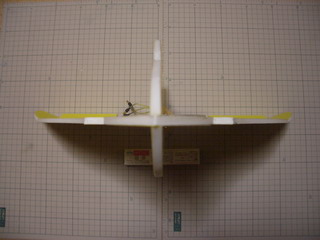

直角に成っているかチェック | |

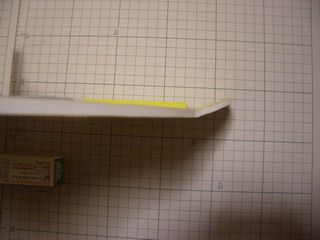

後付の翼端はチョット上半角をつける | |

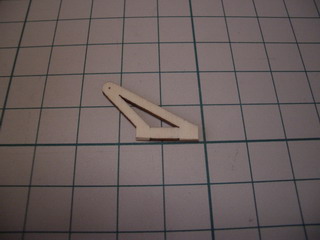

エルロンロッド 以前大会に出たとき、ヨシオカコーナーに有ったので、 非売品でしたが、無理やり買ってきました。 |
|

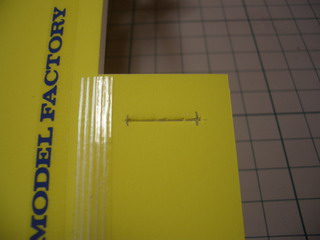

カッターで溝を切り、ロッドが入るようにカッターで こじ広げる |
|
接着剤を入れて刺したら出来上がり | |

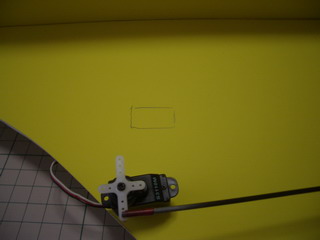

サーボの位置決めは左右対称が基本 | |

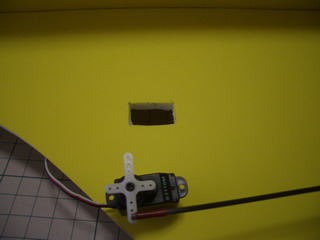

カッターでサーボより少し小さめに穴を開ける | |

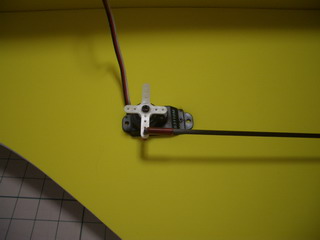

無理やり入れたらネジではなくグラステープを張って固定。 | |

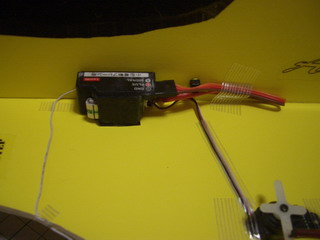

受信機は両面テープで固定 | |

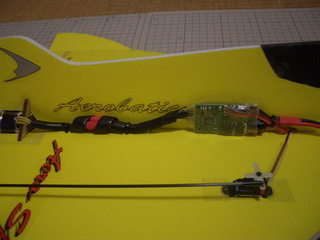

コードは束ねて結線バンドで固定 アンプは両面テープで固定 |
|

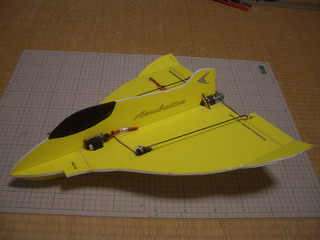

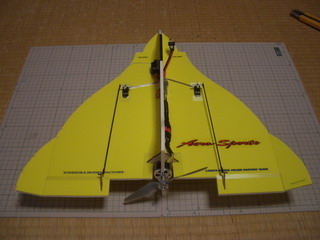

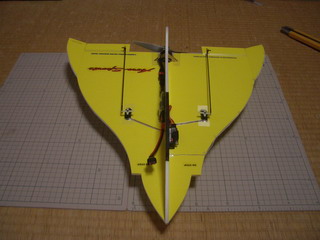

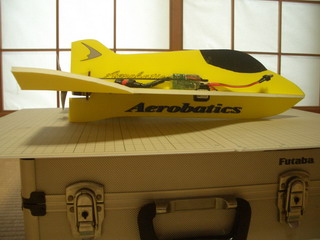

出来ました | |
時間的には5〜6時間程度で出来ます。 手の聞いた方ならもっと早いかもしれません。
|
|
どんな飛びをするか楽しみです | |
エレボン機能を使って、エルロンだけで、 右左とUP/DOWNを操作します。 |
|
飛行結果は惨憺たる物で、トルクにぶりまわされている感じです。 次回の3号機はダクトを予定しています。 キーワードはペットボトル?? |
